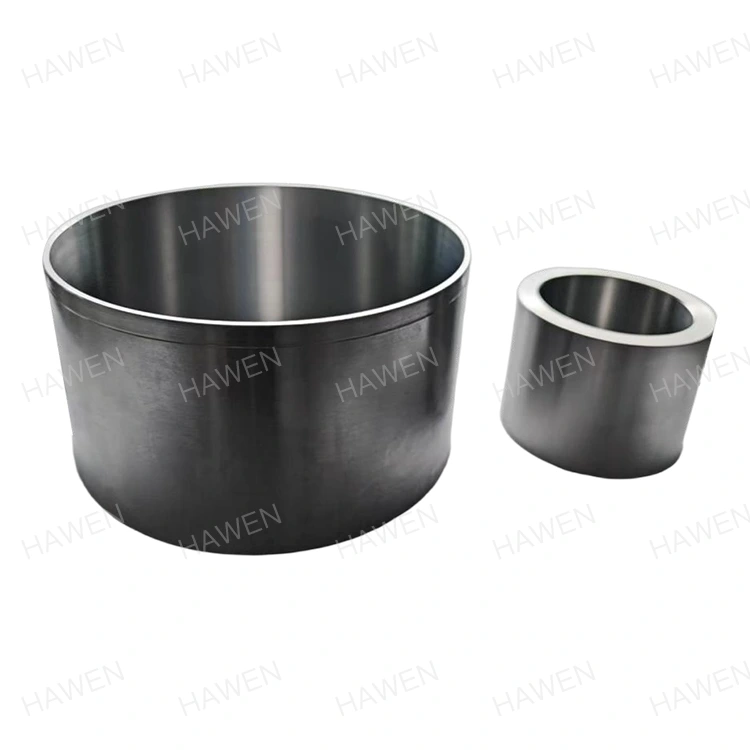

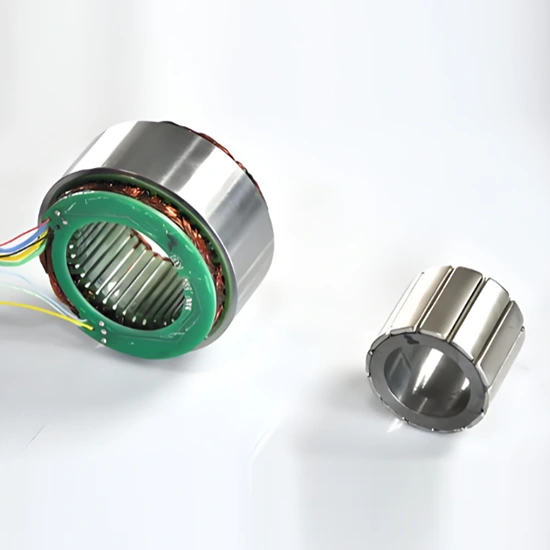

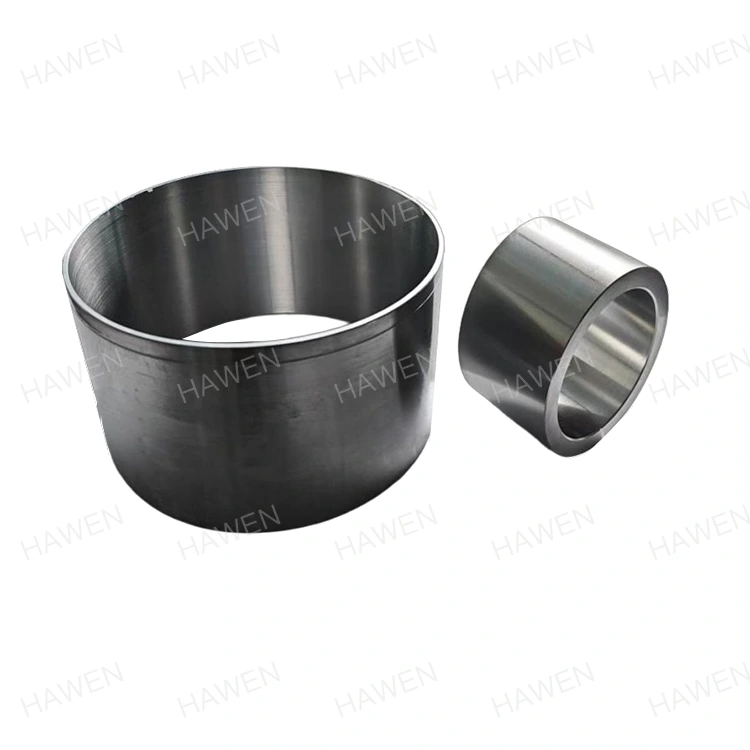

रोटर कोर

HAWEN उन्नत परिशुद्धता विनिर्माण विशेषज्ञता के साथ गुणवत्तापूर्ण रोटर कोर प्रदान करने पर ध्यान केंद्रित करता है। इसके स्टेटर कोर में रोबोटिक हथियारों और नई ऊर्जा वाहनों के लिए विश्वसनीय प्रदर्शन है। एक पेशेवर निर्माता के रूप में, हम औद्योगिक स्वचालन और ऊर्जा क्षेत्रों में खरीदारों की जरूरतों को पूरा करने के लिए अनुकूलित सेवाएं प्रदान करते हैं।

उत्पाद विशिष्टता

उत्पाद अनुप्रयोग फ़ील्ड

HAWEN (ट्रिलॉन) मशीनरी उद्योग में 20 वर्षों से अधिक की गहरी भागीदारी वाला एक उद्यम है। 2015 से, हमने स्टेटर कोर के अनुसंधान एवं विकास और उत्पादन पर ध्यान केंद्रित किया है, जिसका उपयोग मुख्य रूप से रोबोटिक हथियारों की संयुक्त सुरक्षा और ऊर्जा उद्योग में किया जाता है। हमारे स्टेटर कोर 20# कार्बन स्टील और 42CrMo मिश्र धातु स्टील से सटीक रूप से तैयार किए गए हैं।

औद्योगिक क्षेत्र में विभिन्न इलेक्ट्रिक मोटरों के मूलभूत घटक के रूप में, स्टेटर कोर को रोबोटिक हथियारों, कंप्रेसर और अन्य उपकरणों पर लागू किया जाता है। वे स्वचालित उत्पादन और प्रक्रिया नियंत्रण का समर्थन करते हुए उच्च दक्षता वाले इलेक्ट्रोमैकेनिकल ऊर्जा रूपांतरण का एहसास करते हैं।

ऊर्जा और बिजली उद्योग में, स्टेटर कोर का व्यापक रूप से पवन टरबाइन और भाप टरबाइन जैसे बिजली उत्पादन उपकरणों में उपयोग किया जाता है। पवन टर्बाइनों के लिए स्टेटर कोर गर्मी अपव्यय को अनुकूलित करने, तापमान वृद्धि और विद्युत चुम्बकीय हानि को प्रभावी ढंग से कम करने और उपकरण के प्रदर्शन और सेवा जीवन में सुधार करने के लिए खुले तिरछे स्लॉट और वेंटिलेशन स्लॉट प्लेटों के साथ एक विशेष संरचनात्मक डिजाइन को अपनाते हैं।

परिवहन और उभरती प्रौद्योगिकियों में, स्टेटर कोर नई ऊर्जा वाहनों के लिए मोटर और रोबोट के लिए सर्वो मोटर के प्रमुख घटक हैं। उनका उच्च दक्षता वाला डिज़ाइन सीधे ड्राइव सिस्टम की शक्ति घनत्व और ऊर्जा दक्षता को प्रभावित करता है। स्टेटर कोर का तकनीकी मूल सामग्री और संरचनात्मक अनुकूलन में निहित है।

हमारे उत्पाद उद्योगों की एक विस्तृत श्रृंखला को कवर करते हैं, मुख्य रूप से रोबोटिक बांह संयुक्त सुरक्षा के क्षेत्र में सेवा प्रदान करते हैं, और हमारे पास उच्च-परिशुद्धता और सटीक विनिर्माण की क्षमता है।

उत्पाद अनुप्रयोग उपकरण और मुख्य ग्राहक

उपरोक्त उत्पाद मुख्य रूप से औद्योगिक रोबोटिक हथियारों की मोटरों पर लागू होते हैं, जिनके मुख्य ग्राहक निडेक, मिडिया, हायर और अन्य प्रसिद्ध उद्यम हैं।

तकनीकी पैरामीटर: 20# कार्बन स्टील स्टेटर कोर

तकनीकी पैरामीटर: 42CrMo मिश्र धातु इस्पात स्टेटर कोर

मुख्य लाभ

विनिर्माण संसाधन और बुनियादी ढाँचा

HAWEN एक स्थिर उत्पादन आधार स्थापित करने के लिए स्वचालित विनिर्माण संसाधनों में निवेश करना जारी रखता है। सुविधा 10 पूरी तरह से स्वचालित उत्पादन लाइनें संचालित करती है, जो एक स्वचालित सतह सफाई लाइन और एक स्वचालित ब्लैक ऑक्साइड उपचार लाइन द्वारा समर्थित है, जो बड़े पैमाने पर और निरंतर उत्पादन को सक्षम करती है।

इंजीनियरिंग विशेषज्ञता और उत्पाद प्राप्ति

एक परिपक्व इंजीनियरिंग टीम द्वारा समर्थित, HAWEN प्रारंभिक चरण में ग्राहक उत्पाद विकास में भाग लेता है। औद्योगिक प्रणाली आवश्यकताओं, संरचनात्मक डिजाइन, और सामग्री और प्रक्रिया चयन का मूल्यांकन करके, HAWEN सुनिश्चित करता है कि उत्पाद विनिर्माण योग्य और स्केलेबल रहते हुए कार्यात्मक और प्रदर्शन आवश्यकताओं को पूरा करते हैं।

परिशुद्धता मशीनिंग और स्वचालित निष्पादन

सभी महत्वपूर्ण मशीनिंग प्रक्रियाएं उच्च परिशुद्धता वाले स्वचालित उपकरणों का उपयोग करके की जाती हैं। कोर आयामी नियंत्रण स्थिर है, आंतरिक बोर सहिष्णुता जैसी प्रमुख सहनशीलता ≤0.005 मिमी पर बनाए रखी गई है। स्वचालित निष्पादन मानवीय हस्तक्षेप को कम करता है और दोहराव और स्थिरता सुनिश्चित करता है।

शुरू से अंत तक गुणवत्ता प्रबंधन और डेटा निगरानी

गुणवत्ता नियंत्रण कच्चे माल की सोर्सिंग चरण में शुरू होता है, जहां स्थिरता को सख्ती से प्रबंधित किया जाता है। उत्पादन के दौरान, ऑनलाइन निरीक्षण प्रणालियाँ वास्तविक समय में प्रमुख मापदंडों की निगरानी करती हैं, जिससे विचलन की समय पर पहचान और सुधार संभव हो पाता है। शिपमेंट से पहले 100% निरीक्षण के साथ, प्रक्रिया उपज दर 99.995% बनी हुई है।

पर्यावरण की दृष्टि से जिम्मेदार सामग्री और स्वच्छ प्रक्रियाएँ

हॉवेन सामग्री चयन और विनिर्माण प्रक्रियाओं में पर्यावरणीय आवश्यकताओं को सख्ती से लागू करता है। हानिकारक पदार्थों को कम करने के लिए उत्पादों का निर्माण 1215 लो-कार्बन फ्री-कटिंग स्टील का उपयोग करके किया जाता है। सतह का उपचार पूरी तरह से स्वचालित ब्लैक ऑक्साइड प्रक्रिया के माध्यम से किया जाता है, जो संक्षारण प्रतिरोध में सुधार और अपशिष्ट को कम करते हुए मैन्युअल संदूषण को रोकता है। उत्पाद आरओएचएस, रीच और अन्य अंतरराष्ट्रीय पर्यावरण नियमों का अनुपालन करते हैं।

अनुकूलन और सिस्टम अनुकूलता

विभिन्न ग्राहक औद्योगिक प्रणाली कॉन्फ़िगरेशन और परिचालन स्थितियों के आधार पर, HAWEN उचित अनुप्रयोग फिट और परिचालन विश्वसनीयता सुनिश्चित करने के लिए अनुकूलित और विशेष आकार के डिज़ाइन प्रदान करता है। प्रारंभिक इंजीनियरिंग भागीदारी बाद के संशोधनों और परीक्षण प्रयासों को कम कर देती है।

उत्पादन क्षमता और वितरण लचीलापन

HAWEN की कुल मासिक क्षमता लगभग 5 मिलियन यूनिट तक पहुँचती है। 3-4 मिलियन यूनिट की वर्तमान मासिक शिपमेंट के साथ, 40%-60% क्षमता उपलब्ध रहती है। यह संरचना प्रोजेक्ट स्केलिंग, डिलीवरी शेड्यूल समायोजन और बाजार की मांग में बदलाव का समर्थन करती है।

क्षेत्रीय आपूर्ति श्रृंखला और जवाबदेही

चीन के प्रमुख विनिर्माण केंद्रों में से एक, झेजियांग प्रांत में स्थित, HAWEN को परिपक्व स्थानीय आपूर्तिकर्ताओं के साथ दीर्घकालिक सहयोग से लाभ मिलता है। कम खरीद समय और स्थिर आपूर्ति वितरण विश्वसनीयता और प्रतिक्रिया की गति को बढ़ाती है।

ग्राहक परिणाम और दीर्घकालिक मूल्य

स्थिर विनिर्माण संसाधनों, कुशल इंजीनियरिंग निष्पादन और एक विश्वसनीय गुणवत्ता प्रणाली के माध्यम से, HAWEN ग्राहकों को लागत दक्षता, कम शोर संचालन, उच्च योग्यता दर और पर्यावरणीय अनुपालन प्राप्त करने में मदद करता है। HAWEN को चुनने से उत्पाद जीवनचक्र के दौरान विकास, परीक्षण, विनिर्माण और बिक्री के बाद की सेवा में कुल लागत कम हो जाती है।

सामग्री चयन

45# कार्बन स्टील

45# कार्बन स्टील एक उच्च गुणवत्ता वाला कार्बन संरचनात्मक स्टील है जिसमें लगभग 0.42% से 0.50% कार्बन सामग्री होती है, जो मध्यम कार्बन स्टील श्रेणी से संबंधित है। इसका भौतिक घनत्व 7.85 ग्राम/सेमी³ है; इसकी रासायनिक संरचना में 0.50%-0.80% मैंगनीज, 0.17%-0.37% सिलिकॉन, फॉस्फोरस और सल्फर जैसे कड़ाई से नियंत्रित अशुद्धता तत्व शामिल हैं। यांत्रिक गुण और गर्मी उपचार: इसमें उत्कृष्ट व्यापक यांत्रिक गुण हैं, तन्य शक्ति 600 एमपीए से कम नहीं, उपज शक्ति 355 एमपीए से कम नहीं, बढ़ाव 16% से कम नहीं, और क्षेत्र में कम से कम कमी नहीं 40% से अधिक. इसकी खराब कठोरता के कारण, पानी बुझाने के दौरान इसमें दरार पड़ने का खतरा होता है और इसमें औसत वेल्डेबिलिटी होती है - आंतरिक तनाव से राहत के लिए वेल्डिंग से पहले प्रीहीटिंग और पोस्ट-वेल्ड एनीलिंग की आवश्यकता होती है। गर्मी उपचार में शमन और तड़का (शमन प्लस उच्च तापमान तड़का) इसके प्रदर्शन को अनुकूलित कर सकता है: शमन तापमान आमतौर पर लगभग 840 डिग्री सेल्सियस होता है, तड़के का तापमान 560-600 डिग्री सेल्सियस होता है, और कठोरता एचआरसी 22-34 तक पहुंच सकती है।

42CrMo मिश्र धातु इस्पात

42CrMo एक अति-उच्च शक्ति मिश्र धातु संरचनात्मक स्टील है जो अपने उत्कृष्ट व्यापक यांत्रिक गुणों के लिए प्रसिद्ध है, और ताकत और क्रूरता के लिए उच्च आवश्यकताओं वाले औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। इसकी मुख्य रासायनिक संरचना में 0.38 ~ 0.45% कार्बन (C), 0.90 ~ 1.20% क्रोमियम (Cr), 0.15 ~ 0.25% मोलिब्डेनम (Mo), और थोड़ी मात्रा में सिलिकॉन (Si) और मैंगनीज शामिल हैं। (एमएन)। यह संरचना डिज़ाइन सामग्री को उच्च शक्ति, अच्छी क्रूरता, उच्च कठोरता और कोई स्पष्ट गुस्सा भंगुरता प्रदान करता है। शमन और तड़के के बाद, यह एक उच्च थकान सीमा और कई प्रभावों के लिए प्रतिरोध प्राप्त कर सकता है, और उत्कृष्ट कम तापमान प्रभाव क्रूरता भी प्रदर्शित करता है। यांत्रिक गुण: तन्य शक्ति σb ≥1080 MPa, उपज शक्ति σs ≥930 MPa, बढ़ाव δ5 ≥12%, क्षेत्र में कमी ψ ≥45%, प्रभाव ऊर्जा Akv ≥63 J, प्रभाव कठोरता αkv ≥78 J/cm²; एनील्ड अवस्था में कठोरता 147~241 एचबी है, और शमन और तड़के के बाद कठोरता को ≤217 एचबीडब्ल्यू पर नियंत्रित किया जा सकता है।

प्रक्रिया नियंत्रण

● बोर सहनशीलता नियंत्रण: ±0.008 मिमी की उच्च परिशुद्धता प्राप्त करने से प्रसंस्करण उपकरण और प्रक्रिया स्थिरता पर बेहद कठोर आवश्यकताएं होती हैं। ऐसी सटीक सहनशीलता सीमा मशीनिंग उपकरण (जैसे, सीएनसी मशीन टूल्स), उच्च गुणवत्ता वाले काटने के उपकरण, स्थिर प्रक्रिया की स्थिति और विश्वसनीय फिक्स्चर (जैसे, तापमान नियंत्रण, कंपन दमन) की शीर्ष स्तरीय सटीकता की मांग करती है; किसी भी मामूली विचलन से उत्पाद की गुणवत्ता में खराबी हो सकती है। हम इस परिशुद्धता को सुनिश्चित करने के लिए उन्नत विनिर्माण प्रक्रियाओं को अपनाते हैं: उच्च परिशुद्धता माप उपकरणों (जैसे, समन्वय मापने की मशीन (सीएमएम), गोलाई परीक्षक, प्रोफ़ाइल मापने के उपकरण), सख्त प्रक्रिया नियंत्रण (जैसे, सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी)) और एक स्थिर मशीनिंग वातावरण के माध्यम से महसूस किया जाता है, जो बैच उत्पादन स्थिरता की गारंटी देता है। आवेदन मूल्य: सटीक ट्रांसमिशन सिस्टम में, बोर सहिष्णुता सीधे घटकों और शाफ्ट के बीच फिटिंग सटीकता को प्रभावित करती है, जो ट्रांसमिशन दक्षता, शोर नियंत्रण और उत्पाद सेवा जीवन के लिए महत्वपूर्ण है - यह उच्च-स्तरीय विनिर्माण के लिए एक मुख्य तकनीकी संकेतक है।

उपयोग के दौरान उत्पादों की स्थिरता और स्थायित्व सुनिश्चित करने के लिए हम उत्पादन प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण रखते हैं।

● सामग्री प्रदर्शन मिलान: पहनने के प्रतिरोध और थकान शक्ति को प्रभावी ढंग से बढ़ाने के लिए सामग्री की कठोरता और गर्मी उपचार प्रक्रियाओं को सख्ती से नियंत्रित करें।

भूतल उपचार - सफाई एवं निष्क्रियता

स्टेटर कोर धातु सामग्री से बने होते हैं और कठोर वातावरण में काम करते हैं, जो अनिवार्य रूप से उचित उपचार के बिना स्पेयर पार्ट्स में जंग और क्षरण का कारण बनेगा। हमारी कंपनी के पास एक पेशेवर और अनुभवी कोर आर एंड डी टीम है; वर्षों के व्यावहारिक अनुभव और बार-बार परीक्षणों के माध्यम से, हमने इस उत्पाद के लिए एक समर्पित सतह उपचार फॉर्मूला विकसित किया है। हम पूरी तरह से स्वचालित सुखाने प्रणाली के साथ संयुक्त सफाई और निष्क्रियता प्रक्रिया को अपनाते हैं, जिसमें पूरी प्रक्रिया के दौरान उत्पादों के साथ कोई मैन्युअल संपर्क नहीं होता है। यह न केवल उद्योग मानकों को पूरा करने के लिए उत्पादों के संक्षारण प्रतिरोध को बढ़ाता है, बल्कि मानव संपर्क के कारण उत्पाद टकराव के जोखिम को भी कम करता है और उत्पादों की परिचालन स्थिरता सुनिश्चित करता है।

अन्य इलेक्ट्रोप्लेटिंग प्रक्रियाएं जैसे सामान्य इलेक्ट्रोप्लेटिंग, जिंक प्लेटिंग और निकल प्लेटिंग भी उपलब्ध हैं और ग्राहकों की आवश्यकताओं के अनुसार पूरी तरह से अनुकूलित की जा सकती हैं।

पर्यावरण आवश्यकताएं

सभी उत्पाद कच्चे माल के चयन और सतह उपचार प्रक्रियाओं के संदर्भ में सख्त पर्यावरण संरक्षण आवश्यकताओं को पूरा करते हैं, और आधिकारिक आरओएचएस और रीच प्रमाणन रिपोर्ट द्वारा समर्थित हैं।

अनुसंधान एवं विकास एवं अनुकूलन क्षमताएं

हमारी पेशेवर अनुसंधान एवं विकास और तकनीकी टीम के पास 20 वर्षों का गहन उद्योग अनुभव है। हम ग्राहकों की आवश्यकताओं को पूरी तरह से पूरा कर सकते हैं, उनके विशिष्ट एप्लिकेशन परिदृश्यों और मांगों के अनुसार उनकी तकनीकी समस्याओं को हल कर सकते हैं, और विशेष आकार के स्टेटर कोर को अनुकूलित कर सकते हैं। हम प्रदान किए गए चित्रों के अनुसार अनुकूलन का गर्मजोशी से स्वागत करते हैं, जिसमें निर्दिष्ट कच्चे माल और सतह उपचार प्रक्रियाओं के साथ अनुकूलित उत्पाद शामिल हैं। हम विदेशी आगंतुकों को हमारे विनिर्माण कारखाने का दौरा करने के लिए ईमानदारी से निमंत्रण भी देते हैं।

नई संगठनात्मक संरचना से तालमेल

नई संगठनात्मक संरचना द्वारा लाया गया तालमेल HAWEN को गहन और प्रभावी सहयोग के आधार पर ग्राहकों की अपेक्षाओं को पूरी तरह से पूरा करने में सक्षम बनाता है।

घरेलू ग्राहक

हमने एक दशक से अधिक के स्थिर सहकारी संबंध के साथ, सैनजियांग इलेक्ट्रिक, एलजी तियानजिन और निडेक जैसे घरेलू ग्राहकों के साथ दीर्घकालिक रणनीतिक साझेदारी स्थापित की है।
