संकीर्ण वी-बेल्ट चरखी

हॉवेन नैरो वी-बेल्ट पुली एकल वी-ग्रूव वाला एक यांत्रिक ट्रांसमिशन घटक है, जिसका उपयोग मुख्य रूप से पावर ट्रांसमिशन के लिए वी-बेल्ट के साथ सहयोग करने के लिए किया जाता है। सरल डिज़ाइन और कम लागत की विशेषता के साथ, यह विभिन्न औद्योगिक और दैनिक परिदृश्यों के लिए उपयुक्त है। हमारे उत्पादों का व्यापक रूप से स्वचालन उपकरण, सटीक मशीनरी, औद्योगिक ट्रांसमिशन और अन्य क्षेत्रों में उपयोग किया जाता है। हम चित्रों के अनुसार उत्पादों को अनुकूलित करने या हमारे कारखाने का दौरा करने के लिए ग्राहकों का स्वागत करते हैं।

उत्पाद विशिष्टता

प्रोडक्ट का नाम

सामग्री

सकल वजन (किग्रा)

इकाई (ईए)

आयाम

सतह का उपचार

पर्यावरण आवश्यकताएं

प्रसंस्करण आवश्यकता

आवेदन क्षेत्र

मशीनिंग सटीकता

ग्राहक के आधार

चीन में बाज़ार हिस्सेदारी

टिप्पणी

संकीर्ण वी-बेल्ट चरखी

1215 फ्री-कटिंग स्टील

-

ईए

Φ59.18×15.87

जिंक की परत चढ़ाना

आरओएचएस और रीच जैसे अंतरराष्ट्रीय मानकों के अनुरूप

यांत्रिक मशीनिंग

एयर कंप्रेसर, टम्बल ड्रायर और अन्य उपकरण

≤0.015मिमी

निडेक

5%

प्रति चित्र अनुकूलन योग्य

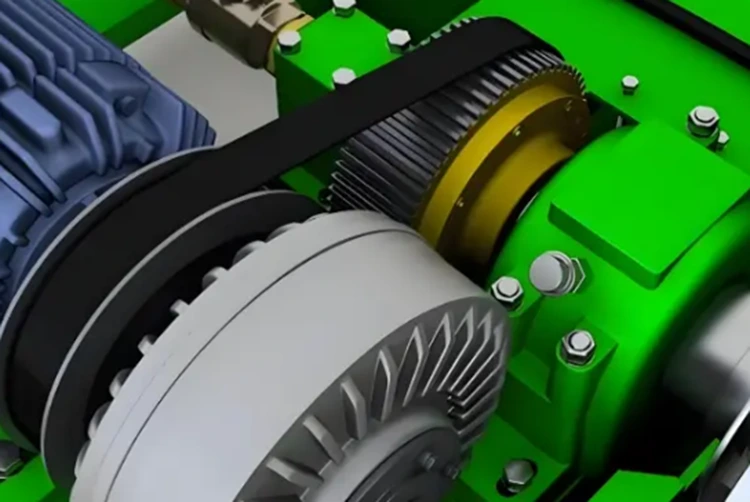

उत्पाद अनुप्रयोग फ़ील्ड

हॉवेन (ट्रिलॉन) 20 से अधिक वर्षों से मशीनरी उद्योग में गहराई से लगा हुआ है। 2005 से, हमारी कंपनी ने सिंगल-ग्रूव वी-बेल्ट पुली और विभिन्न प्रकार के ऑटोमोटिव बेल्ट पुली पर गहन अनुसंधान एवं विकास किया है। यह उत्पाद 1215 फ्री-कटिंग स्टील से संसाधित और निर्मित होता है। हमारे उत्पाद उद्योगों की एक विस्तृत श्रृंखला को कवर करते हैं:

1. पंखे और एयर कंप्रेसर जैसे उपकरण: कारखानों में निरंतर बिजली संचरण के लिए उपयोग किया जाता है (उदाहरण के लिए, वेंटिलेशन सिस्टम या तरल संदेश)। इसकी संरचना मध्यम-शक्ति, मध्यम और कम गति वाली कार्य स्थितियों के अनुकूल हो सकती है।

2. केन्द्रापसारक पंखे या स्क्रू पंप: ग्रे कास्ट आयरन से बने बेल्ट पुली स्थिर संचरण प्रदान कर सकते हैं।

3. सटीक विनिर्माण: मानकीकृत डिजाइन, सख्त सामग्री चयन, परिष्कृत प्रसंस्करण प्रौद्योगिकी और गुणवत्ता नियंत्रण मध्यम और उच्च-शक्ति ट्रांसमिशन में उच्च दक्षता, स्थायित्व और विनिमेयता सुनिश्चित करते हैं, जैसा कि नीचे दिए गए प्रमुख आयामों से विस्तृत है।

4.स्वचालन और सामान्य मशीनरी: आमतौर पर पंखे, एयर कंप्रेसर और अन्य उपकरणों में उपयोग किया जाता है; केन्द्रापसारक पंखे या स्क्रू पंप में, ग्रे कास्ट आयरन बेल्ट पुली स्थिर संचरण बल प्रदान कर सकते हैं।

5. उच्च संचरण परिशुद्धता: बेल्ट और चरखी के बीच घर्षण द्वारा शक्ति का संचार होता है। पुली ग्रूव में वी-बेल्ट की थोड़ी सी संभावित फिसलन के कारण, ट्रांसमिशन अनुपात बिल्कुल स्थिर नहीं है, लेकिन यह आमतौर पर सामान्य औद्योगिक अनुप्रयोगों की जरूरतों को पूरा कर सकता है।

6. उच्च दक्षता और आसान रखरखाव: ट्रांसमिशन दक्षता 95% से अधिक तक पहुंच सकती है। विशेषताएं: वी-बेल्ट का डिज़ाइन इसे चरखी के करीब फिट होने में सक्षम बनाता है, जिससे ऊर्जा हानि कम होती है। भार क्षमता: वी-बेल्ट चरखी एक निश्चित भार सहन कर सकती है। स्थिरता: वी-बेल्ट पुली ट्रांसमिशन में अच्छी स्थिरता होती है, जो ट्रांसमिशन के दौरान कंपन और प्रभाव को कम कर सकती है और यांत्रिक उपकरणों के स्थिर संचालन को सुनिश्चित कर सकती है। अनुकूलनशीलता: वी-बेल्ट ट्रांसमिशन विभिन्न कामकाजी परिस्थितियों और वातावरणों के लिए उपयुक्त है, और सतह के उपचार (उदाहरण के लिए, जस्ता चढ़ाना, उच्च आवृत्ति शमन) के माध्यम से आर्द्रता और संक्षारण जैसी कठोर कामकाजी परिस्थितियों के अनुकूल हो सकता है।

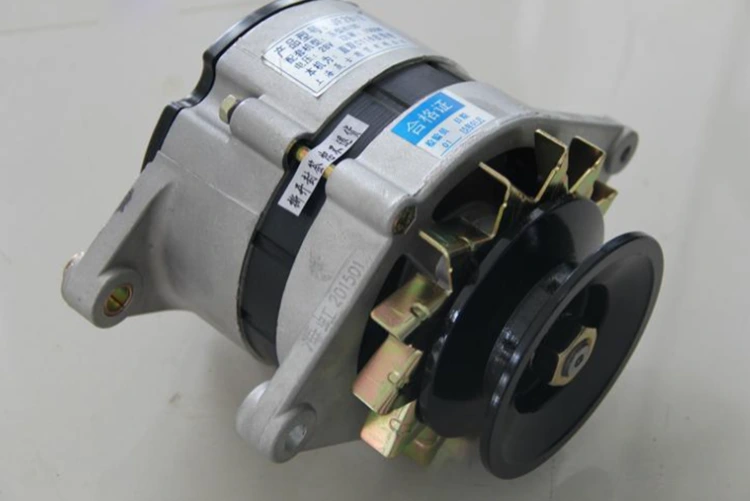

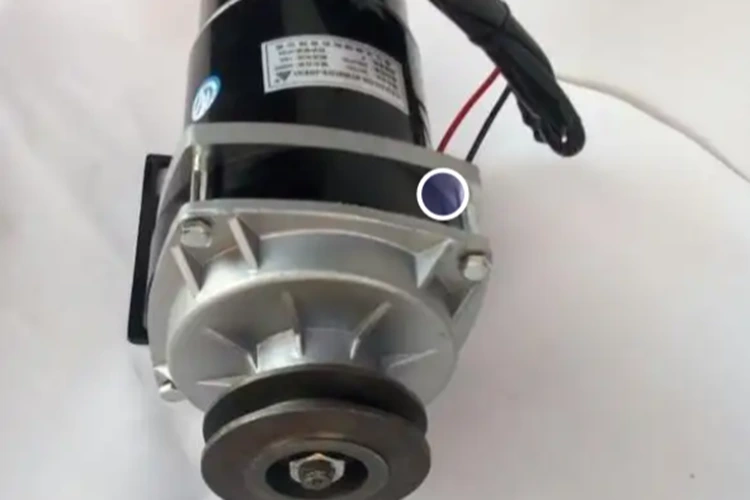

उत्पाद अनुप्रयोग उपकरण और मुख्य ग्राहक

उपरोक्त उत्पाद मुख्य रूप से एयर कंप्रेसर और वॉटर पंप मोटर्स पर लागू होते हैं, जिनके मुख्य ग्राहक निडेक, एस्को और अन्य प्रसिद्ध उद्यम हैं।

तकनीकी पैरामीटर: 1215 फ्री-कटिंग स्टील सिंगल-ग्रूव वी-बेल्ट पुली

मुख्य गुणवत्ता विशेषताएँ	मुख्य तकनीकी संकेतक	जीबी/टी 13575.1-2022 मानक	उद्योग संबंधी मानक	हॉवेन मानक
आंतरिक बोर स्थिरता	आंतरिक बोर सहनशीलता	-	≤0.026मिमी	≤0.015मिमी
नाली प्रकार की अनुकूलता	नाली कोण	-	≤1°	≤0.5°
ट्रांसमिशन परिशुद्धता और सेवा जीवन	रन आउट	-	≤0.15मिमी	≤0.05मिमी
सेवा जीवन	संक्षारण प्रतिरोध (तटस्थ नमक स्प्रे परीक्षण)	48 घंटे	72 घंटे	96 घंटे
पर्यावरण मित्रता	घातक पदार्थों पर प्रतिबन्ध	-	ईयू मानकों के अनुरूप	ईयू मानकों के अनुरूप

मुख्य लाभ

हम मजबूत तकनीकी अनुसंधान एवं विकास क्षमताओं और उच्च परिशुद्धता वाले उत्पादन उपकरणों का दावा करते हैं। ग्राहकों के साथ भविष्य के उत्पादों को सह-डिज़ाइन करने की प्रक्रिया में, HAWEN की तकनीक हमेशा इष्टतम समाधान का पता लगा सकती है और ग्राहक की पहचान हासिल कर सकती है। हम 100% ऑनलाइन स्वचालित गुणवत्ता नियंत्रण लागू करते हैं और निम्नलिखित उपायों के माध्यम से उच्च-सटीक परिशुद्धता विनिर्माण प्राप्त करते हैं:

● स्रोत नियंत्रण: स्थिर सामग्री प्रदर्शन सुनिश्चित करने के लिए खरीद चरण से कच्चे माल की स्थिरता को सख्ती से नियंत्रित करें।

● परिशुद्धता मशीनिंग: उत्पाद आयामी सटीकता (उदाहरण के लिए, आंतरिक बोर सहिष्णुता ≤0.015 मिमी) की गारंटी के लिए स्वचालित प्रसंस्करण के लिए उच्च परिशुद्धता उपकरण अपनाएं।

● पूर्ण-प्रक्रिया निगरानी: समय पर ढंग से विचलन का पता लगाने और सही करने के लिए एक ऑनलाइन डिटेक्शन सिस्टम के माध्यम से वास्तविक समय में उत्पादन मापदंडों की निगरानी करें।

● लगातार गुणवत्ता आश्वासन: प्रत्येक उत्पाद के स्थिर प्रदर्शन को सुनिश्चित करने के लिए मैन्युअल संचालन त्रुटियों को हटा दें।

● उच्च योग्यता दर: उत्पादन योग्यता दर 99.99% पर नियंत्रित होती है, और पूर्व-कारखाना योग्यता दर 100% तक पहुंचती है।

● दक्षता में सुधार: स्वचालित प्रक्रियाएं मैन्युअल हस्तक्षेप और कम उत्पादन लागत को कम करती हैं।

हम कच्चे माल के चयन से लेकर उत्पादन और प्रसंस्करण तक उत्पादों की पर्यावरण मित्रता पर सख्त नियंत्रण रखते हैं:

● पर्यावरण-अनुकूल कच्चे माल: पर्यावरण-अनुकूल सामग्री मानकों का अनुपालन करते हुए, खतरनाक पदार्थों को कम करने के लिए 1215 फ्री-कटिंग स्टील का उपयोग करें।

● सतह का उपचार: इलेक्ट्रोप्लेटिंग तकनीक अपनाएं, जो पर्यावरणीय जंग और जंग से बचाने के लिए रासायनिक या इलेक्ट्रोकेमिकल तरीकों के माध्यम से धातु या स्टील मिश्र धातु की सतह पर जस्ता की एक परत चढ़ाती है।

● पर्यावरण प्रमाणन: सभी उत्पादों ने ROHS और REACH जैसे अंतर्राष्ट्रीय पर्यावरण प्रमाणन पारित कर दिए हैं ताकि यह सुनिश्चित किया जा सके कि उनमें कोई खतरनाक पदार्थ शामिल नहीं है।

● उत्पादन प्रक्रिया: स्वचालित उत्पादन लाइनें पूरी प्रक्रिया के दौरान बिना किसी मैन्युअल संपर्क के ऊर्जा की खपत और अपशिष्ट उत्पादन को कम करती हैं। पूरी तरह से स्वचालित ऑनलाइन परीक्षण उपकरण के माध्यम से, प्रत्येक उत्पाद बैच स्थिरता सुनिश्चित करने के लिए पूर्व-फैक्टरी से पहले आयाम, ज्यामितीय सहनशीलता और सतह दोषों का पूर्ण निरीक्षण करता है।

प्रसिद्ध घरेलू और विदेशी मोटर निर्माताओं के साथ हमारा दीर्घकालिक सहायक सहयोग है और हमने व्यापक मान्यता प्राप्त की है। 20 वर्षों के तकनीकी संचय के साथ, हम सामग्री उपयोग दर और विनिर्माण प्रक्रियाओं को लगातार अनुकूलित करते हैं। हमारे उत्पादों ने ISO9001 और IATF16949 गुणवत्ता प्रणाली प्रमाणन पारित कर दिया है, जिससे कच्चे माल के भंडारण से लेकर तैयार उत्पाद वितरण तक पूर्ण पता लगाने की क्षमता सुनिश्चित होती है।

● कुशल अनुसंधान एवं विकास टीम: तीव्र प्रतिक्रिया गति, विकास लागत और समय की बचत; ग्राहकों की औद्योगिक प्रणाली की आवश्यकताओं के अनुसार उनके अनुप्रयोगों के लिए उपयुक्त विशेष आकार के डिज़ाइनों को अनुकूलित कर सकते हैं।

● उत्पादन क्षमता: हमारे पास उच्च परिशुद्धता वाले सीएनसी उपकरण के 120 सेट, एक पूरी तरह से स्वचालित ब्लैकनिंग उत्पादन लाइन, एक पूरी तरह से स्वचालित अल्ट्रासोनिक सफाई लाइन और स्वचालित परीक्षण उपकरण के 10 से अधिक सेट हैं। मासिक उत्पादन क्षमता 300,000 टुकड़ों तक पहुंचती है, वर्तमान मासिक बिक्री मात्रा लगभग 150,000-200,000 टुकड़ों और 30% -50% की अधिशेष मासिक क्षमता के साथ।

हम निम्नलिखित पर ध्यान केंद्रित करते हुए अंतिम बाजार मांग द्वारा निर्देशित होते हैं:✅

दक्षता में सुधार और लागत में कमी✅

कम शोर और उच्च योग्यता दर✅

पर्यावरण संरक्षण

● डिज़ाइन परिवर्तनों में अधिक लचीलापन

● निर्णय लेने की प्रक्रिया में उच्च दक्षता और गति

● कच्चे माल और विभिन्न सामानों के लिए कम खरीद का नेतृत्व समय: "चीन में विनिर्माण के गृहनगर" झेजियांग प्रांत में स्थित, हमारे पास एक समृद्ध आपूर्तिकर्ता आपूर्ति श्रृंखला है।

● HAWEN के विश्वसनीय, उच्च दक्षता और उच्च गुणवत्ता वाले समाधान सभी ग्राहकों को चक्करों से बचने में सक्षम बनाते हैं - एक बार जब वे हमें चुनते हैं, तो वे अन्य आपूर्तिकर्ताओं पर स्विच करने के लिए अनिच्छुक होंगे।

● HAWEN को चुनने का अर्थ है ग्राहकों की विकास लागत, परीक्षण लागत, विनिर्माण लागत और बिक्री के बाद की सेवा लागत को कम करना।

सामग्री चयन

1215 स्टील एक पर्यावरण-अनुकूल फ्री-कटिंग स्टील है जिसमें सीसा जैसे कोई खतरनाक पदार्थ नहीं होते हैं और इसमें उत्कृष्ट मशीनेबिलिटी होती है, जो इसे सटीक यांत्रिक भागों के निर्माण के लिए उपयुक्त बनाती है।

● स्थिर भौतिक गुण: इसका भौतिक घनत्व 7.85 ग्राम/सेमी³ पर स्थिर रूप से बनाए रखा जाता है।

● रासायनिक संरचना: कार्बन (≤0.09%), मैंगनीज (0.75%-1.05%), फास्फोरस (0.04%-0.09%) और सल्फर (0.26%-0.35%). अपेक्षाकृत उच्च सल्फर सामग्री पर्यावरणीय मानकों का अनुपालन करते हुए मशीनीकरण में सुधार करती है।

● यांत्रिक गुण: इसमें उत्कृष्ट आयामी सटीकता है; हॉट-रोल्ड अवस्था में तन्य शक्ति 390-540MPa है, जो कोल्ड ड्रॉइंग के बाद 490-755MPa तक पहुंच सकती है, 160-190HB की कठोरता के साथ, और इसे गर्मी उपचार के बिना सीधे संसाधित किया जा सकता है।

● डिलीवरी फॉर्म: हॉट-रोल्ड राउंड स्टील, कोल्ड-ड्रॉइन ब्राइट बार और ग्राउंड बार के रूप में आपूर्ति की जाती है; कोल्ड एक्सट्रूज़न प्रक्रिया के माध्यम से विभिन्न क्रॉस-सेक्शनल आकृतियाँ बनाई जा सकती हैं, जिससे सामग्री हानि और प्रसंस्करण समय की बचत होती है।

● मशीनेबिलिटी: स्मूथ कटिंग और अच्छा चिप ब्रेकिंग प्रदर्शन उपकरण के घिसाव को कम करता है और सतह की फिनिश में सुधार करता है; यह स्वचालित खराद और सीएनसी खराद जैसे स्वचालित उपकरणों द्वारा बड़े पैमाने पर निरंतर प्रसंस्करण के लिए विशेष रूप से उपयुक्त है; इसके पहनने के प्रतिरोध या संक्षारण प्रतिरोध को सतह कार्बराइजिंग या निकल चढ़ाना के माध्यम से बढ़ाया जा सकता है।

प्रक्रिया नियंत्रण

● आंतरिक बोर सहिष्णुता नियंत्रण: ±0.015 मिमी की उच्च परिशुद्धता प्राप्त करने से प्रसंस्करण उपकरण और प्रक्रिया स्थिरता पर अत्यधिक आवश्यकताएं होती हैं। ऐसी सटीक सहनशीलता सीमा प्रसंस्करण उपकरण (जैसे, सीएनसी मशीन टूल्स), उच्च गुणवत्ता वाले काटने के उपकरण और स्थिर प्रक्रियाओं (जैसे, तापमान नियंत्रण, कंपन दमन) की उच्च सटीकता की मांग करती है; किसी भी छोटे विचलन से उत्पाद की गुणवत्ता की समस्या हो सकती है। हमारी कंपनी गारंटी के लिए उन्नत तकनीकों को अपनाती है: बड़े पैमाने पर उत्पादन की स्थिरता सुनिश्चित करने के लिए उच्च-सटीक माप उपकरणों (जैसे, समन्वय मापने की मशीन (सीएमएम), गोलाई परीक्षक, प्रोफ़ाइल मापने के उपकरण), सख्त प्रक्रिया नियंत्रण (जैसे, सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी)) और एक स्थिर प्रसंस्करण वातावरण के माध्यम से महसूस किया जाता है।

● अनुप्रयोग मूल्य: सटीक ट्रांसमिशन सिस्टम में, आंतरिक बोर सहिष्णुता सीधे भागों और शाफ्ट के बीच फिटिंग सटीकता को प्रभावित करती है, जो ट्रांसमिशन दक्षता, शोर नियंत्रण और उत्पाद सेवा जीवन से संबंधित है, और उच्च अंत विनिर्माण का एक मुख्य तकनीकी संकेतक है।

● उपयोग के दौरान उत्पादों की स्थिरता और स्थायित्व सुनिश्चित करने के लिए हम पूरी उत्पादन प्रक्रिया पर सख्त नियंत्रण रखते हैं।

● सामग्री प्रदर्शन मिलान: पहनने के प्रतिरोध और थकान शक्ति में सुधार के लिए सामग्री की कठोरता और गर्मी उपचार प्रक्रियाओं को सख्ती से नियंत्रित करें।

भूतल उपचार - इलेक्ट्रोप्लेटिंग

चूंकि सिंगल-ग्रूव वी-बेल्ट पुली धातु सामग्री से बनी होती है, कठोर सेवा वातावरण अनिवार्य रूप से स्पेयर पार्ट्स में जंग या क्षरण का कारण बनेगा। हमारी कंपनी के पास एक पेशेवर और अनुभवी कोर आर एंड डी टीम है। वर्षों के व्यावहारिक अनुभव और परीक्षणों के माध्यम से, हमने इस उत्पाद के लिए एक विशेष सतह उपचार फॉर्मूला विकसित किया है और पूरी तरह से स्वचालित सुखाने प्रणाली के साथ पूरी तरह से स्वचालित इलेक्ट्रोप्लेटिंग उपकरण अपनाया है। इलेक्ट्रोप्लेटेड परत की मोटाई घरेलू, औद्योगिक और अंतरराष्ट्रीय मानकों को पूरा करती है, जो माइक्रोन-स्तर की फिनिश तक पहुंचती है। पूरी प्रक्रिया के दौरान कोई मैन्युअल संपर्क नहीं होता है, जो उत्पादों के संक्षारण प्रतिरोध को बढ़ाता है, उद्योग मानकों को पूरा करता है और मैन्युअल संपर्क के कारण उत्पाद टकराव के जोखिम को कम करता है।

नोट: अन्य सतह उपचार विधियां जैसे ब्लैकनिंग और निकल चढ़ाना भी उपलब्ध हैं और ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित की जा सकती हैं।

पर्यावरण आवश्यकताएं

सभी उत्पाद सामग्री और सतह के उपचार के मामले में पर्यावरणीय आवश्यकताओं को पूरा करते हैं, और ROHS और REACH के लिए प्रमाणन रिपोर्ट द्वारा समर्थित हैं।

अनुसंधान एवं विकास एवं अनुकूलन क्षमताएं

हमारी पेशेवर आर एंड डी तकनीकी टीम के पास 20 वर्षों का गहन उद्योग अनुभव है। हम ग्राहकों की जरूरतों को पूरा कर सकते हैं और उनकी विशिष्ट आवश्यकताओं और अनुप्रयोग क्षेत्रों के अनुसार उनकी समस्या का समाधान कर सकते हैं, और विशेष आकार के बेल्ट पुली को अनुकूलित कर सकते हैं। हम अनुकूलित कच्चे माल और सतह के उपचार के साथ अनुकूलित उत्पादों सहित अनुकूलन के लिए चित्र प्रदान करने के लिए ग्राहकों का गर्मजोशी से स्वागत करते हैं, और हमारे कारखाने का दौरा करने के लिए विदेशी ग्राहकों का भी स्वागत करते हैं।

नई संगठनात्मक संरचना से तालमेल

नई संगठनात्मक संरचना HAWEN को प्रभावी सहयोग के आधार पर ग्राहकों की अपेक्षाओं को पूरा करने में सक्षम बनाती है।

घरेलू ग्राहक और बाज़ार हिस्सेदारी

दस वर्षों से अधिक के सहकारी संबंध के साथ, सैनजियांग इलेक्ट्रिक, एलजी तियानजिन और निडेक जैसे घरेलू ग्राहकों के साथ हमारा दीर्घकालिक रणनीतिक सहयोग है। अब तक, हमारी कंपनी ने चीन में सिंगल-ग्रूव वी-बेल्ट पुली की 20% बाजार हिस्सेदारी हासिल कर ली है।
