अमूर्त:एकऑटोमोटिव टाइमिंग पुलीटाइमिंग-बेल्ट ट्रांसमिशन सिस्टम में एक महत्वपूर्ण यांत्रिक घटक है, जहां सटीक दांत जुड़ाव एक स्थिर ट्रांसमिशन अनुपात और सिंक्रनाइज़ गति को बनाए रखने में मदद करता है। ऑटोमोटिव निर्माताओं और घटक खरीदारों के लिए, चरखी सटीकता, सामग्री चयन, सतह उपचार, स्थायित्व और विनिर्माण स्थिरता सीधे सिस्टम विश्वसनीयता को प्रभावित करती है। यह मार्गदर्शिका बताती है कि ऑटोमोटिव टाइमिंग पुली कैसे काम करती है, कौन सी विशिष्टताएँ मायने रखती हैं, और चीन के निर्माता या आपूर्तिकर्ता का चयन करते समय सटीक निर्माण क्यों आवश्यक है।
हॉवेनऑटोमोटिव टाइमिंग पुलीटाइमिंग-बेल्ट ट्रांसमिशन के लिए डिज़ाइन किया गया एक सटीक यांत्रिक घटक है। इसकी दांतेदार प्रोफ़ाइल सुसंगत ट्रांसमिशन अनुपात को बनाए रखते हुए घूर्णी शक्ति को स्थानांतरित करने के लिए संबंधित टाइमिंग बेल्ट के साथ जुड़ती है। घर्षण-आधारित चरखी प्रणालियों के विपरीत, सकारात्मक दांत जुड़ाव फिसलन को कम करने में मदद करता है और समकालिक गति का समर्थन करता है।
ऑटोमोटिव सिस्टम में, टाइमिंग पुली का उपयोग जनरेटर और अन्य बेल्ट-संचालित असेंबली जैसे घटकों से जुड़ी ट्रांसमिशन व्यवस्था में किया जा सकता है। चरखी को निरंतर घुमाव, कंपन, तापमान भिन्नता और यांत्रिक भार के तहत आयामी स्थिरता बनाए रखनी चाहिए।

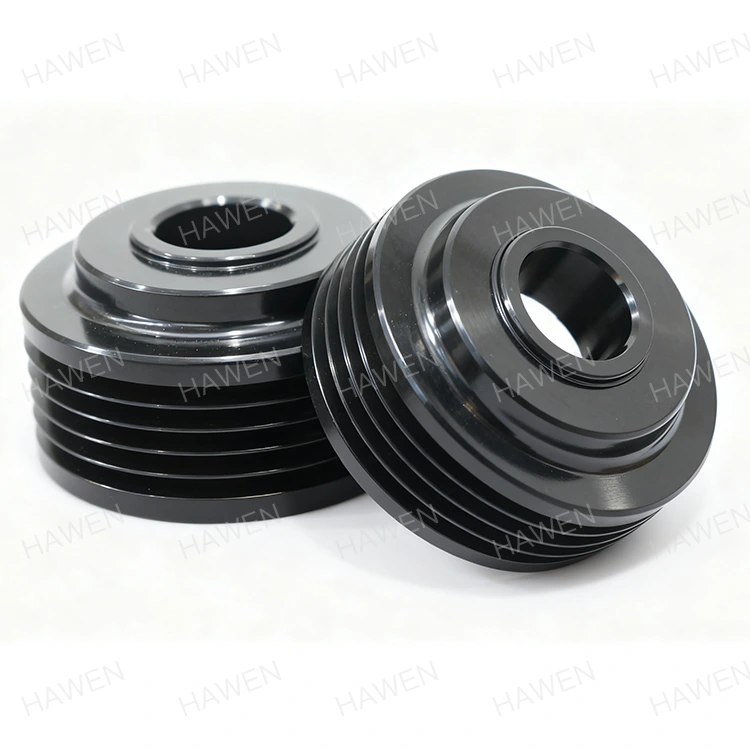

हॉवेन की ऑटोमोटिव टाइमिंग पुली 45# कार्बन स्टील से निर्मित है और लगभग निर्दिष्ट हैΦ71 × 45.6 मिमी, यांत्रिक मशीनिंग और वैद्युतकणसंचलन सतह उपचार के साथ। उत्पाद ऑटोमोटिव मोटर अनुप्रयोगों के लिए डिज़ाइन किया गया है और इसे ग्राहक के चित्र के अनुसार अनुकूलित किया जा सकता है।
ऑटोमोटिव टाइमिंग पुली खरीदते समय परिशुद्धता सबसे महत्वपूर्ण कारकों में से एक है क्योंकि एक छोटा आयामी विचलन भी बेल्ट जुड़ाव, कंपन, शोर और सेवा जीवन को प्रभावित कर सकता है।
उदाहरण के लिए, HAWEN एक ऑटोमोटिव टाइमिंग पुली मशीनिंग सटीकता निर्दिष्ट करता है≤0.05 मिमीइसके सूचीबद्ध उत्पाद विन्यास के लिए। इसके तकनीकी मानक ≤0.03 मिमी की आंतरिक बोर सहिष्णुता, ±0.5° के टूथ प्रोफ़ाइल कोण, ≤0.10 मिमी के टूथ प्रोफ़ाइल रनआउट और ≤0.01 मिमी की लंबवतता को लक्षित करते हैं।
| प्रदर्शन कारक | यह क्यों मायने रखती है | संभावित लाभ |
|---|---|---|
| आंतरिक बोर सहनशीलता | शाफ्ट-टू-पुली फिट को नियंत्रित करता है | स्थिर घूर्णन और कम कंपन |
| टूथ प्रोफाइल सटीकता | विश्वसनीय बेल्ट जुड़ाव सुनिश्चित करता है | लगातार विद्युत संचरण |
| टूथ प्रोफाइल रनआउट | घूर्णी स्थिरता को प्रभावित करता है | कम कंपन और बेहतर सेवा जीवन |
| चेहरा लंबवतता | उचित संरेखण का समर्थन करता है | अधिक स्थिर बेल्ट ट्रैकिंग |
| संक्षारण प्रतिरोध | धातु की सतह की सुरक्षा करता है | मांग वाले वातावरण में बेहतर स्थायित्व |
इसलिए ऑटोमोटिव घटक निर्माताओं के लिए, परिशुद्धता का मूल्यांकन एकल आयामी विनिर्देश के बजाय पूर्ण विनिर्माण क्षमता के रूप में किया जाना चाहिए।
ऑटोमोटिव टाइमिंग पुली की सोर्सिंग करते समय, खरीदारों को केवल बाहरी आयामों पर ध्यान केंद्रित करने के बजाय संपूर्ण तकनीकी विनिर्देश का मूल्यांकन करना चाहिए।
एक विश्वसनीय आपूर्तिकर्ता को केवल अंतिम आयामी शीट प्रदान करने के बजाय यह समझाने में भी सक्षम होना चाहिए कि मशीनिंग और निरीक्षण के दौरान प्रत्येक विनिर्देश को कैसे नियंत्रित किया जाता है।
सामग्री का चयन सीधे ताकत, मशीनेबिलिटी, पहनने के प्रतिरोध, वजन और दीर्घकालिक स्थायित्व को प्रभावित करता है। HAWEN की ऑटोमोटिव टाइमिंग पुली का उपयोग करता है45# कार्बन स्टील, एक मध्यम-कार्बन संरचनात्मक स्टील जिसे आमतौर पर तब चुना जाता है जब ताकत और मशीनेबिलिटी के संतुलन की आवश्यकता होती है।
हॉवेन की तकनीकी जानकारी के अनुसार, 45# कार्बन स्टील का घनत्व लगभग 7.85 ग्राम/सेमी³, तन्य शक्ति कम से कम 600 एमपीए, उपज शक्ति कम से कम 355 एमपीए, बढ़ाव कम से कम 16% और क्षेत्रफल में कमी कम से कम 40% है। इसके यांत्रिक प्रदर्शन को उपयुक्त ताप-उपचार प्रक्रियाओं के माध्यम से भी अनुकूलित किया जा सकता है।
| सामग्री पर विचार | प्रमुख विशेषता | विशिष्ट चयन कारण |
|---|---|---|
| 45# कार्बन स्टील | ताकत और संतुलित मशीनेबिलिटी | मैकेनिकल ट्रांसमिशन घटकों की मांग के लिए उपयुक्त |
| फ्री-कटिंग स्टील | अच्छा मशीनिंग प्रदर्शन | उच्च मात्रा में सटीक उत्पादन के लिए उपयोगी |
| एल्यूमीनियम मिश्र धातु | कम घनत्व | वहां उपयोगी जहां वजन घटाना महत्वपूर्ण है |
सबसे अच्छी सामग्री लोड, घूर्णी गति, ऑपरेटिंग तापमान, पर्यावरणीय जोखिम, विनिर्माण मात्रा और ग्राहक के सिस्टम डिज़ाइन पर निर्भर करती है।
उच्च-प्रदर्शन पुली को पारंपरिक मोड़ या मिलिंग से अधिक की आवश्यकता होती है। विनिर्माण प्रक्रिया में सामग्री की स्थिरता, दांतों की ज्यामिति, बोर की सटीकता, सतह की स्थिति और अंतिम निरीक्षण को नियंत्रित करना चाहिए।
हॉवेन कई स्वचालित उत्पादन लाइनों, ऑनलाइन निरीक्षण प्रणालियों और 100% आउटगोइंग निरीक्षण के साथ एक उच्च स्वचालित विनिर्माण मंच की रिपोर्ट करता है। इसकी रिपोर्ट की गई उत्पादन उपज 99.995% है, जबकि कंपनी का कहना है कि इसके व्यापक स्वचालित विनिर्माण प्लेटफॉर्म पर महत्वपूर्ण आंतरिक-बोर सहनशीलता को ≤0.005 मिमी पर बनाए रखा जा सकता है।
टाइमिंग पुली का प्राथमिक मूल्य सकारात्मक दांत जुड़ाव के माध्यम से गति को स्थानांतरित करने की क्षमता है। यह इसे उन प्रणालियों के लिए उपयुक्त बनाता है जहां सरल घर्षण-आधारित बिजली हस्तांतरण की तुलना में सिंक्रनाइज़ ट्रांसमिशन अधिक महत्वपूर्ण है।
ऑटोमोटिव अनुप्रयोगों में बेल्ट-संचालित सिस्टम शामिल हो सकते हैं:
ऑटोमोटिव अनुप्रयोगों के अलावा, सटीक टाइमिंग पुली का उपयोग 3सी परीक्षण उपकरण, सेमीकंडक्टर उपकरण, सीएनसी मशीनरी, प्रिंटिंग उपकरण, कपड़ा मशीनरी और स्वचालित उत्पादन प्रणालियों में भी किया जा सकता है।
ओईएम और औद्योगिक खरीदारों के लिए, एक को चुननाऑटोमोटिव टाइमिंग पुली निर्माताइसमें इकाई कीमतों की तुलना से अधिक शामिल होना चाहिए। इंजीनियरिंग क्षमता, उत्पादन क्षमता, गुणवत्ता आश्वासन, अनुकूलन और वितरण स्थिरता कुल खरीद लागत पर महत्वपूर्ण प्रभाव डाल सकती है।
हॉवेन के पास टाइमिंग पुली आर एंड डी और उत्पादन में 20 से अधिक वर्षों का अनुभव है और 2005 से ऑटोमोटिव, घरेलू उपकरण, एजीवी और अन्य अनुप्रयोगों के लिए टाइमिंग पुली का निर्माण किया है। कंपनी ग्राहक चित्रों और एप्लिकेशन आवश्यकताओं के आधार पर अनुकूलित और विशेष आकार के डिजाइन का समर्थन करती है।
हॉवेन बैच स्थिरता में सुधार के लिए ऑनलाइन निरीक्षण के साथ स्वचालित उत्पादन उपकरण को जोड़ती है। इसका विनिर्माण दृष्टिकोण महत्वपूर्ण आयामों को नियंत्रित करने और मैन्युअल संचालन के कारण होने वाली परिवर्तनशीलता को कम करने पर केंद्रित है।
कंपनी का कहना है कि उसके उत्पाद RoHS, REACH और अन्य अंतरराष्ट्रीय पर्यावरणीय आवश्यकताओं का अनुपालन करते हैं। HAWEN ISO9001 और IATF16949 गुणवत्ता प्रणाली प्रमाणन की भी रिपोर्ट करता है, जो ऑटोमोटिव-उन्मुख गुणवत्ता प्रबंधन और ट्रेसबिलिटी के लिए अतिरिक्त सहायता प्रदान करता है।
हॉवेन की कुल मासिक क्षमता लगभग 50 लाख इकाइयों की है, वर्तमान मासिक शिपमेंट लगभग 3-4 मिलियन इकाइयों और 40%-60% लचीली क्षमता के साथ। ऐसी क्षमता लचीलापन प्रोटोटाइप विकास से स्थिर बड़े पैमाने पर उत्पादन की ओर बढ़ने वाले ग्राहकों के लिए मूल्यवान हो सकता है।
एक व्यावहारिक सोर्सिंग प्रक्रिया को पुली विनिर्देश को वास्तविक ट्रांसमिशन सिस्टम से जोड़ना चाहिए। ऑर्डर देने से पहले, खरीदारों को निम्नलिखित की पुष्टि करनी चाहिए:
अनुकूलित ऑटोमोटिव टाइमिंग पुली परियोजनाओं के लिए, तकनीकी ड्राइंग, बेल्ट विनिर्देश, परिचालन की स्थिति और अपेक्षित उत्पादन मात्रा प्रदान करने से निर्माता को व्यवहार्यता का अधिक सटीक मूल्यांकन करने और अनावश्यक डिज़ाइन परिवर्तनों को कम करने में मदद मिल सकती है।
चाहने वाले खरीदारों के लिएकस्टम ऑटोमोटिव टाइमिंग पुली, HAWEN ड्राइंग-आधारित अनुकूलन और एप्लिकेशन-उन्मुख इंजीनियरिंग सहायता प्रदान करता है।
एक ऑटोमोटिव टाइमिंग पुली एक टाइमिंग बेल्ट के साथ दांतेदार जुड़ाव के माध्यम से घूर्णी शक्ति को स्थानांतरित करती है। यह सकारात्मक जुड़ाव एक स्थिर ट्रांसमिशन अनुपात और सिंक्रनाइज़ मूवमेंट को बनाए रखने में मदद करता है।
हॉवेन की सूचीबद्ध ऑटोमोटिव टाइमिंग पुली में 45# कार्बन स्टील का उपयोग किया गया है और इसमें इलेक्ट्रोफोरेसिस सतह उपचार की सुविधा है। विशिष्ट सामग्री और उपचार पर आवेदन और ड्राइंग आवश्यकताओं के अनुसार चर्चा की जा सकती है।
हाँ। HAWEN ग्राहक चित्र के अनुसार अनुकूलन का समर्थन करता है और विशिष्ट औद्योगिक प्रणाली आवश्यकताओं के आधार पर विशेष आकार के डिज़ाइन प्रदान कर सकता है।
सटीक दांत ज्यामिति चरखी और टाइमिंग बेल्ट के बीच उचित जुड़ाव बनाए रखने में मदद करती है। दांतों की खराब सटीकता कंपन, शोर, असमान घिसाव और अस्थिर संचरण प्रदर्शन में योगदान कर सकती है।
हॉवेन सूचीबद्ध ऑटोमोटिव टाइमिंग पुली के लिए इलेक्ट्रोफोरेसिस का उपयोग करता है और बताता है कि सामान्य इलेक्ट्रोप्लेटिंग, गैल्वनाइजिंग और निकल प्लेटिंग सहित अन्य उपचारों को भी ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
एक उच्च गुणवत्ताऑटोमोटिव टाइमिंग पुलीयह महज़ एक दाँतेदार पहिया नहीं है; यह एक सटीक ट्रांसमिशन घटक है जो सिंक्रनाइज़ेशन, शोर, दक्षता, स्थायित्व और समग्र सिस्टम विश्वसनीयता को प्रभावित करता है। ओईएम और खरीद टीमों के लिए, आदर्श चीन निर्माता या आपूर्तिकर्ता को सटीक मशीनिंग, उचित सामग्री चयन, नियंत्रित सतह उपचार, स्वचालित निरीक्षण, अनुकूलन क्षमता और स्थिर उत्पादन क्षमता का संयोजन करना चाहिए। दो दशकों से अधिक के प्रासंगिक विनिर्माण अनुभव और अनुप्रयोग-केंद्रित इंजीनियरिंग क्षमताओं के साथ, HAWEN ऑटोमोटिव टाइमिंग पुली विकास और वॉल्यूम उत्पादन के लिए एक व्यावहारिक विकल्प प्रदान करता है। यदि आप एक नई परियोजना का मूल्यांकन कर रहे हैं, समीक्षा करने के लिए एक ड्राइंग है, या एक अनुकूलित ट्रांसमिशन समाधान की आवश्यकता है,हमसे संपर्क करेंहॉवेन इंजीनियरिंग टीम के साथ अपनी आवश्यकताओं पर चर्चा करने के लिए।
